一、仪器型号：JT FWD-L

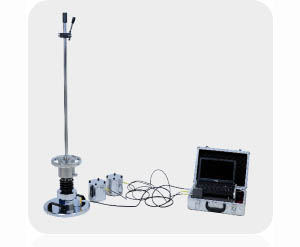

二、仪器名称：便携路基路面应力应变测试仪

三、执行规范：中华人民共和国行业标准 JTG E60 - 2008

适用范围：

1.公路、铁路、土方建设工程

2.沟渠土体质量检测

3.施工垫层质量检测

4.桩孔、探坑质量检测

5.建筑地基框架变形模量检测

四、主要功能：

1.快速测量路基反应系数K值

2.快速测量路基弹性模量E值

3.显示荷载、加速度、速度、位移的波形

4.显示O-P时间值和时间积分

五、技术参数：

1.加载装置

2.落锤重量：6.0kg（可选配10 kg、20 kg）

3.落高：50-550mm

4.冲击荷载：20kN

5.脉冲荷载形状：半正弦波

6.脉冲荷载持续时间：15-30ms

7.材料：镀锌钢/合金钢

8.承载板

直径：100mm（可选配200、300）

厚度：15.0mm

材料：镀锌合金钢

电子沉降仪

9.荷载力测量范围：3 kN

10.荷载力测量精度：<2%

11.位移测量范围：5mm

12.位移测量精度：< 2%

13.每点测量时间：<1分钟

14.位移传感器数量：1只（可扩展）

15.脉冲荷载形状：半正弦波

16.脉冲荷载持续时间：15-30ms

17.存储量：2000组测试曲线

18.电源：锂电池供电

19.工作环境：-20 ~ +60℃

≤85%RH（无凝结）

20.高度：约1100mm

21.重量：约15kg（包括6 kg落锤）
