一、仪器型号：KLT-007

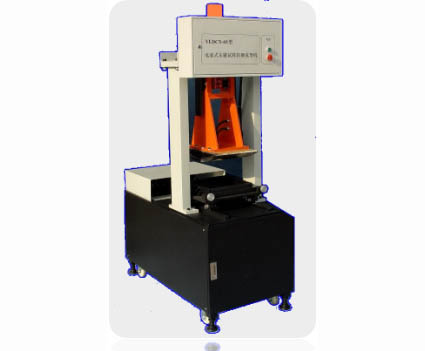

二、仪器名称：电液式车辙试样轮碾成型机

三、执行规范：中华人民共和国行业标准JTG E20 — 2011/T 0703 — 2011

四、适用范围：

1.本产品适用于在试验室用轮碾法制作沥青混合料试件，该试件可供测定沥青混合料的高温抗车辙能力，沥青混合料配比设计的高温稳定性等沥青混合料物理力学性质试验时使用。

2.技术特点：可以大厚度（40-180mm）模拟碾压。

2.智能型：可设置碾轮温度、碾压次数及压实线荷载。

3.电液伺服控制：提高了操作性能和安全性能。

4.温控范围宽、精度高、稳定性好：采用PWM调制方式进行温度PID控制。

5.技术参数：

1）压实线荷载控制范围：200N/㎝-400N/㎝。

2）压实线荷载控制精度：±3N/㎝ 。

3）温度控制范围：50℃-200℃。

4）温度控制精度：±5 ℃ 。

5）行走次数：12次/min±1次/min。

6）成型厚度：40mm-180mm。

7）标准配置：

①温度控制模块：一个。

②压力控制模块：一个。

③碾压次数控制模块：一个。

④液压站：一台。

⑤伺服油缸：一台。

⑥标准试模：三个300×300×50,可定制300×300×60、300×300×80、300×300×180。

⑦浸水试模：三个（用户选配）。

8）额定功率：380V AC、3.0KW。

9）主体外形：1.2m ×0.65m ×1.8m。

10）主体重量：480 kg。
