国家高新技术企业
专注公路沥青路面改性添加剂的研发、生产、销售
全国咨询热线:
18108032418

GL-1018综合型聚羧酸高效减水剂

简介—— 1.简介GL-1018聚羧酸..减水剂是我公司通过合理的分子结构设计研制的新一代..减水剂。由于其分子呈梳状机构,对水泥粒子的分散具有…

  • 混凝土外加剂类

详情内容/ Content details

手机扫一扫

1.简介GL-1018聚羧酸..减水剂是我公司通过合理的分子结构设计研制的新一代..减水剂。由于其分子呈梳状机构,对水泥粒子的分散具有离子电荷斥力和空间位阻双重作用。可用于外加剂厂复配聚羧酸减水剂使用。本产品与传统的减水剂相比具有减水率更高、掺量更低、与水泥适应性好等优点,能....混凝土各项性能指标和耐久性等性能。其减水率略低于GL-910型减水剂,但拥有一定的保坍性能。


2.特性

1.GL-1018具有低掺量、高减水率、水泥适应性较好、对环境无任何影响等特点,是一种..的环保型高性能减水剂。

2.GL-1018减水率略低于GL-910,但其有更好的保塑性能,被广大客户喜欢。

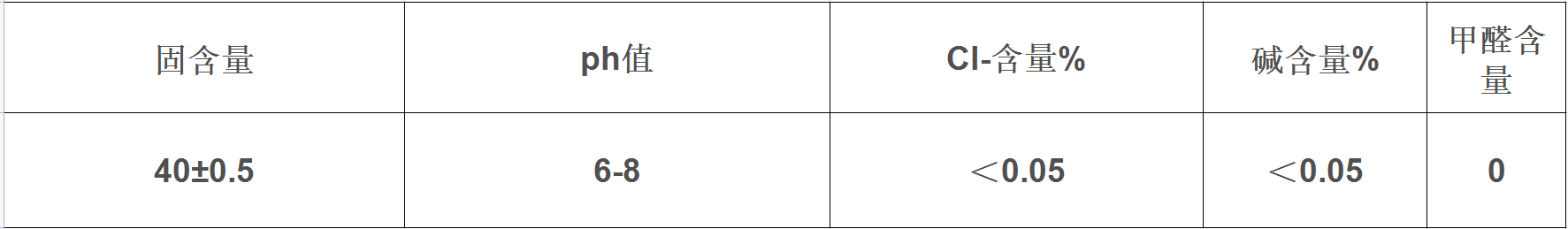

3.GL-1018外观维无色或浅棕色液体,主要匀质性能指标如下:

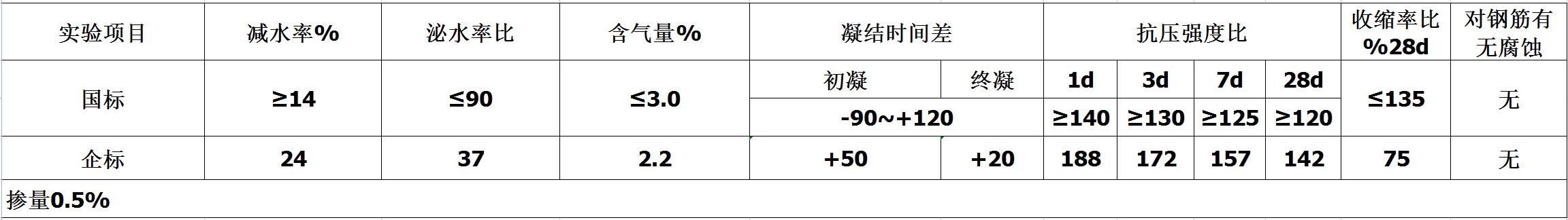

4.掺GL-1018混凝土性能指标:

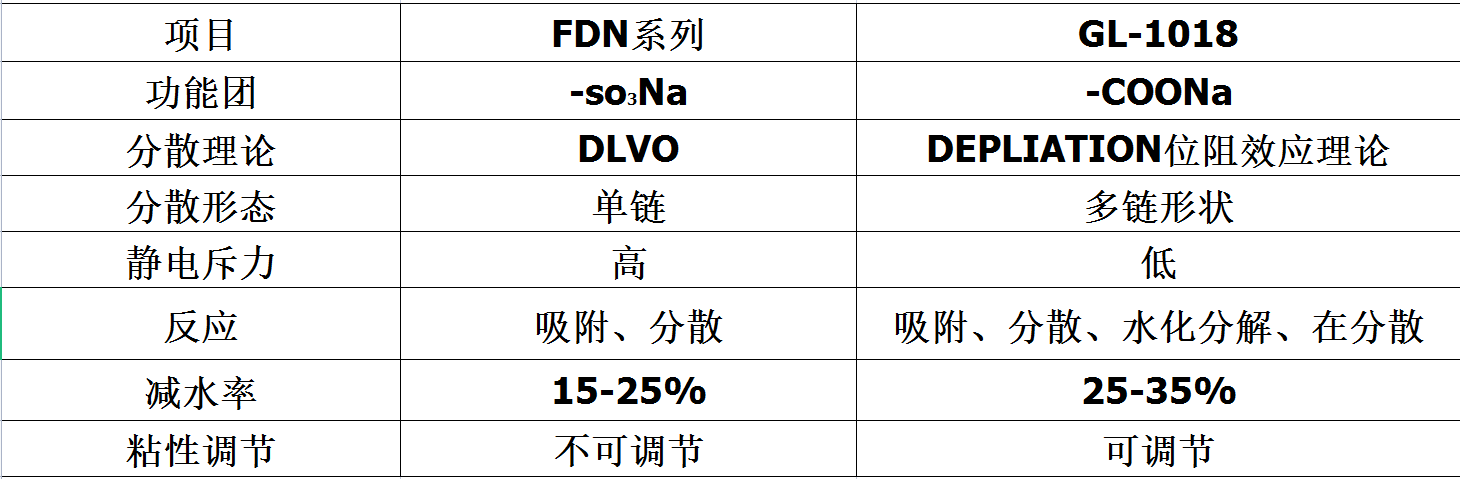

3.GL-1018聚羧酸高性能减水剂与传统FDN系列减水剂的比较:


4.适用范围及方法

1.GL-1018型聚羧酸高性能减水剂配置C30以上的各种高性能混凝土,将获得更加综合技术成本效果,至于C30以下等级的混凝土通过综合性能优化,也有望在某些等级中获得高于或接近于用其他类减水剂的综合技术经济效果。

2.GL-1018的掺量范围为水泥或凝胶材料重量的0.1-0.4%(折固),常用掺量为0.15-0.30%(折固)。由于掺加GL-1018的混凝土的减水率较大,因此坍落度也对用水量比较敏感,使用时需严格控制水量。

3.使用GL-1018时可以直接加入拌合水或已加拌合水的湿混凝土中,不建议将GL-1018加入干混凝土搅拌物中。需要使用单独的配料器和进料管。

4.GL-1018对大多数水泥的适应性好,但对个别水泥有可能出现减水率偏低,坍落度损失偏大等现象。另外,水泥的细度和存储时间也可能会影响GL-1018的使用效果。此时,适当增大掺量或复配其他缓凝组分等方法予以解决。

5.GL-1018与常用减水剂的复配存在兼容性问题,建议在使用前做必要的复配实验,以获得.佳的使用方法。

6.使用CL-1018后,混凝土的含气量有所增加(一般为3-5%),有利于改善混凝土的和易性和耐久性,若要降低其含气可加入适量的消泡剂。

7.其他请遵照《混凝土外加剂应用技术规范》进行施工。


5.包装、运输与储存

1.采用200KG塑料桶包装,要求密封,防止外溢或蒸发干涸,可采用槽车运输。

2.CL-1018在原包装条件下,5-35℃下可保存6个月,特殊情况下如果出现料液变浑浊的情况,请再次检测后尽早使用。


  • 联系人:陈总
  • 联系方式:18108032418
  • 地址:四川省成都市大邑县工业大道
Copyright © 四川科路泰交通科技有限公司 版权所有     备案号:蜀ICP备17032550号-1
邮箱:623472368@qq.com     网站地图  RSS   XML    技术支持:  万家灯火
手机站二维码 手机扫一扫
给我们留言 客服顾问会立刻联系您
